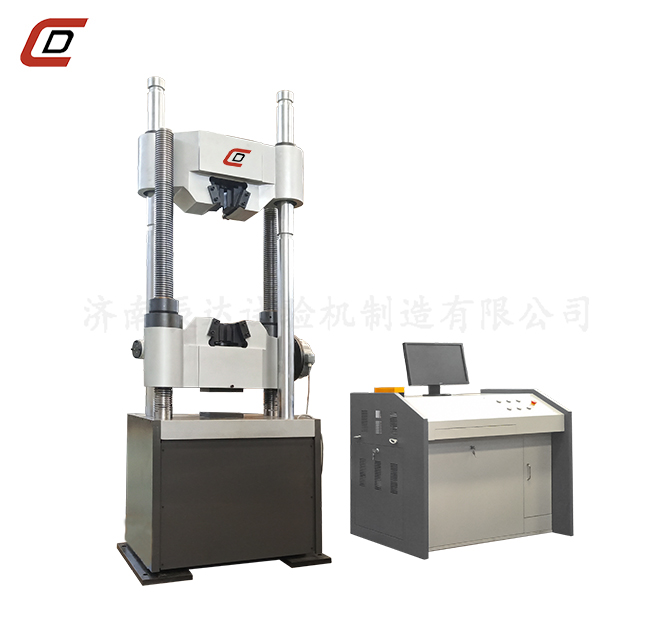

拉力試驗機位移出了問題的3步分析

拉力試驗機位移出了問題通常分為傳感器，放大器單元和檢查系統3個步進行檢查，下面是拉力試驗機位移出了問題的3步分析。

第1步：檢查放大器單元

排除了位移傳感器的故障后，現在要檢查放大器單元是否正常。先要斷開放大器單元的輸出信號。拆除輸出接線，通過工作站給放大器單元加一個直流輸入信號，并測量放大器單元的輸出情況，重復幾次后，測量到的放大器單元的輸出信號成線性變化趨勢，判定放大器單元正常。

第2步：檢查位移傳感器

由于拉力試驗機系統為一閉環系統，判斷系統中哪一部分出現故障，要先斷開系統中的回路，使系統成為一開環系統。判斷傳感器信號時候正常，要斷開位移傳感器的反饋信號，使系統成為開環。這時，從工作站發出一個控制作動器移動的信號，然后測量傳感器的反饋值，重復幾次后，測量到傳感器的反饋數據為一個線性變化的直線，判定傳感器正常

第三步：檢查系統設置

在工作站中的顯示發現作動器的行程只有±10mm,正常情況應為±50mm，所以認為系統設定出現問題，需要重新設定系統。重新設定作動器的行程為±50mm之后，在工作站的顯示板上的顯示值仍不正確，故認為只有重新標定位移系統，才能解決此故障。
