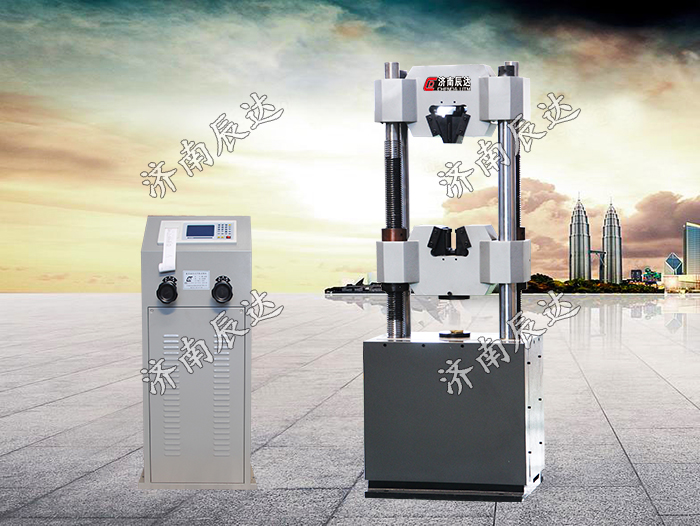

WE-100B電液式萬能試驗機

主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動。

該試驗機采用方便的手動閥進行開環試驗控制，驅動精密間隙密封液壓缸，完成對試樣的拉伸、壓縮、抗彎等性能試驗，操作直接、快速、高效，符合國家標準要求

測力機構采用傳感器測量試驗力，通過數顯表完成試驗過程中試驗參數的設定、數據采集、處理、分析、存儲，界面顯示試驗力的大小，加荷速度和最大試驗力，還能夠自動求取抗拉強度，屈服特性比較明顯的材料的屈服強度，計算斷后延伸率等試驗數據。

具有限位保護，過流保護，負荷超載保護等。

二、主要性能技術指標

1、最大試驗力: 100 kN
2、試驗力示值相對誤差 : ≤示值的±1%
3、試驗力測量范圍: 最大試驗力的4%~100%
4、夾緊方式: 手動夾緊或液壓夾緊
5、圓試樣夾持直徑范圍: Φ4mm～Φ32mm

6、扁試樣夾持厚度范圍: 0mm -15mm
7、扁試樣夾持寬度: 75mm

8、最大拉伸試驗空間: 550mm
9、最大壓縮試驗空間: 500mm

10、控制柜外形尺寸: 560mm×550mm×1200mm

11、主機外形尺寸: 730mm×590mm×1900mm

12、電機功率: 2kW
13、主機質量: 1300kg
14、立柱間距: 450 mm
15、上下壓盤尺寸: Φ140 mm

16、彎曲支棍間距: 30-260mm

17、彎曲支棍寬度: 140 mm
18、容許彎曲度: 100 mm
19、最大活塞行程: 200 mm
